CONDUITS 3CE

Étanchéité des conduits 3CE

Logements collectifs

Conduits d’extraction des gaz brûlés

AP Bat réalise pour vous un contrôle complet de l’étanchéité à l’air des conduits d’extraction des gaz brûlés de type conduits 3CE.

En effet il est indispensable de vérifier l’assemblage des conduits d’extraction des gaz brûlés avant leur assemblage.

Ces conduits collectifs concentriques fonctionnent sous pression. C’est la raison pour laquelle il faut en faire une inspection rigoureuse avant la mise en service. Cela permet d’appréhender sereinement la suite du chantier et l’exploitation des installations.

Les spécialistes ventilation de l’équipe d’AP Bat réalisent depuis de nombreuses années des interventions sur les réseaux de ventilation.

 Expertise et savoir-faire permettent à AP Bat de proposer des inspections et audits de qualité.



Formulaire de contact

Nous utiliserons vos nom & email uniquement dans le cadre du traitement de votre demande de contact.

Pour plus d’informations sur comment nous prenons soin de votre vie privée, parcourez notre page de politique de confidentialité.

AP Bat s’appuie sur le protocole de vérification par essai fumigène des conduits 3CE collectifs concentriques fonctionnant sous pression.

Télécharger l’avis de la commission consultative du CPNG

Ce diagnostic a été proposé par la Commission consultation du CNPG. Il a reçu un avis favorable par le Ministère en charge de la Construction en Mai 2015.

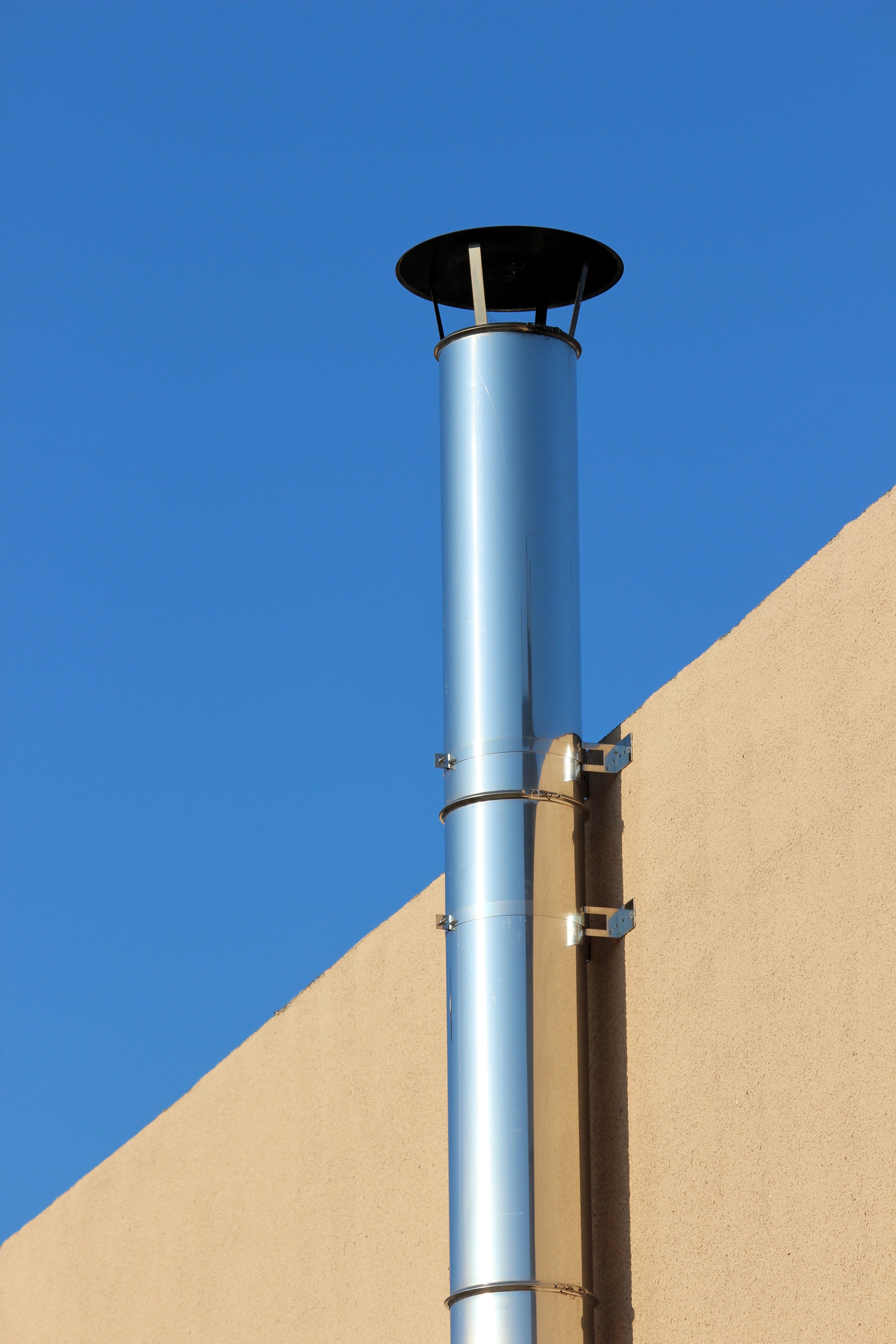

conduit cheminée

Voici les recommandations de bonnes pratiques pour les essais sur Conduits 3CE.

Celles-ci sont mises en application par AP Bat lors du constat :

  • Tout d’abord, justification du matériel adapté à la réalisation de l’essai pour les conduits collectifs concernés
  • Puis, étapes du contrôle:
  1. S’assurer que la machine à fumée froide est en état de fonctionnement pour la réalisation de la vérification.
  2. Après cela, à l’aide des accessoires prévus à cet effet, raccordement de la machine à fumée froide sur le conduit intérieur du conduit de liaison situé au plus bas du conduit collectif.
  3. Montage du bouchon sur le conduit intérieur du conduit de liaison à chaque point de raccordement du conduit collectif.
  4. Par ailleurs, s’assurer que l’amenée d’air comburant de chaque conduit de liaison est à l’air libre.
  5. Démontage de tout ou partie du terminal afin d’accéder à la partie concentrique du conduit
  6. Mise en marche de la machine à fumée froide.
  7. Remplissage du conduit d’évacuation des produits de combustion du conduit collectif de fumée froide jusqu’à ce qu’elle s’évacue par le haut du conduit collectif.
  8. Obturation du débouché du conduit intérieur du conduit collectif avec le bouchon prévu à cet effet.
  9. Injection de la fumée froide (plusieurs cycles peuvent être nécessaires selon la technologie de la machine).
  10. Vérification au débouché du conduit collectif et à chaque point de raccordement des appareils qu’il n’y a pas de fumée sortant par le conduit d’amenée d’air comburant.
  11. Pour terminer, vérification au siphon qu’il n’y a pas de fumée sortant par son évacuation des condensats.
  12. Enfin, complétude d’une fiche de contrôle permettant d’attester la performance de l’installation par rapport à la perméabilité à l’air

Après cela, selon l’issue de l’essai conduits 3CE, 2 cas se distinguent :

  • Cas n°1 : Lorsque de la fumée est détectée, l’essai n’est pas concluant.  Donc il ne faut pas raccorder les appareils à gaz. A ce stade, il s’agit de procéder à la recherche de la cause de la fuite et à la réparation de tout ou partie du conduit collectif. Une fois la cause identifiée et la réparation faite, il est nécessaire de réitérer chaque étape du test.
  • Cas n°2 : Dès lors qu’il n’y a pas de détection de fumée, l’essai est concluant. Par conséquent, il faut renseigner la fiche de contrôle pour la colonne vérifiée. Après cela l’ensemble de l’installation est démonté.
